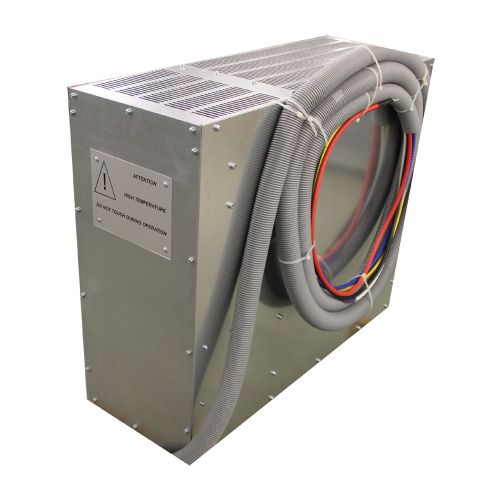

DC Frenleme Modülü

REJENERATİF YÜKLER İÇİN DC FRENLEME MODÜLÜ

Rejeneratif Yüklerde Maksimum Koruma, Kontaktörlü ve IGBT Kontrollü Yapı, Dahili Soğutma Fanları
TESCOM uygun cihaz gücüne göre farklı frenleme modülleri ile her tip UPS için çözümler sunmaktadır.

REJENERATİF YÜK NEDİR?

Bu tip yüklere örnek olarak elektrik motorları gösterilebilir. Elektrik motorları dönerken şebekeden akım çekerler ancak ani bir zorlanma durumunda (frenleme etkisi) kendileri elektrik üretmeye başlarlar, ürettikleri bu enerji beslendikleri kaynağa geri gönderilir.

Eğer elektrik motoru KGK ile besleniyor ise frenleme modunda KGK çıkış güç transistörlerinin ters diyodları üzerinden DC BARA ya ekstra enerji uygularlar bu durum DC BARA geriliminin yükselmesine sebep olur.

ÇALIŞMA PRENSİBİ

UPS’in DC barasına bağlanarak, DC yükselmelerinde izin verilen limit değeri aşıldığında üzerindeki bir transistör ile sürülen kontaktörler yardımı ile direnç yüklerini devreye alarak, gerekli voltaj düşümünü sağlar ve fazla enerjiyi ısı enerjisine dönüştürür.

Rejeneratif yük uygulamalarında (CNC Tezgahları, Motor yükleri), frenleme esnasında şebekeye (UPS)’e geri basılan DC voltajın absorbe edilmesi maksadıyla DC Frenleme Modülü kullanılması tavsiye edilmektedir.
